热管散热器

热管原理

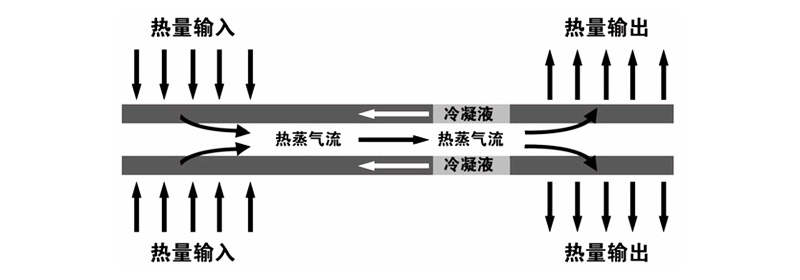

热管是利用蒸发制冷效应，由于两端温度差，使热量快速传导。热管分为蒸发受热端和冷凝端两部分。当受热端开始受热的时候，管壁周围的液体就会瞬间汽化，产生蒸气，此时这部分的压力就会变大，蒸气流在压力的牵引下向冷凝端流动。蒸气流到达冷凝端后冷凝成液体，同时也放出大量的热量，最后借助毛细力和重力回到蒸发受热端完成一次循环。
典型的重力热管如图所示，在密闭的管内先抽成真空，在此状态下充入适量工质，在热管的下端加热，工质吸收热量汽化为蒸汽，在微小的压差下,上升到热管上端，并向外界放出热量，凝结为液体。冷凝液在重力的作用下，沿热管内壁返回到受热段，并再次受热汽化，如此循环往复，连续不断的将热量由一端传向另一端。由于是相变传热，因此热管内热阻很小。
热管具有热传递速度极快的优点，安装至散热器中可以有效的降低热阻值，增加散热效率，具有极高的导热性，高达纯铜导热能力的上百倍，有“热超导体”之美称。

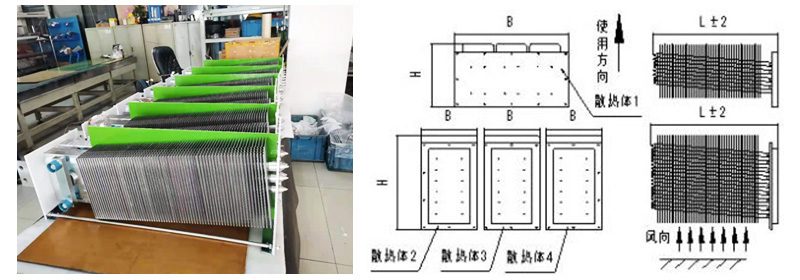

重力热管散热器（模块型器件）

技术性能

1	自然对流冷却散热功率	200~2600W；
2	风机辅助冷却散热功率	3600~20000W，风速：3~8m/s；
3	适用环境温度	-10℃~40℃；
4	散热器基板温升	35℃~45℃；
5	几何尺寸	散热器纵深为200~500mm，而板幅则依据热流密度分布及用户实际状况确定；

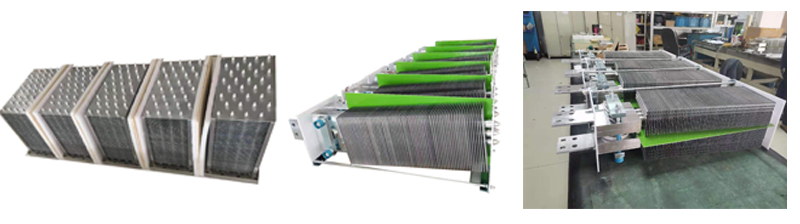

重力热管散热器（双级型器件）

技术性能

1	自然对流冷却散热功率	100~600W；
2	风机辅助冷却散热功率	1500~2000W，风速3~6m/s；
3	适用环境温度	-10℃~40℃；
4	散热器基板温升	35℃~45℃；
5	几何尺寸	依据热流密度分布及用户实际状况而确定；
