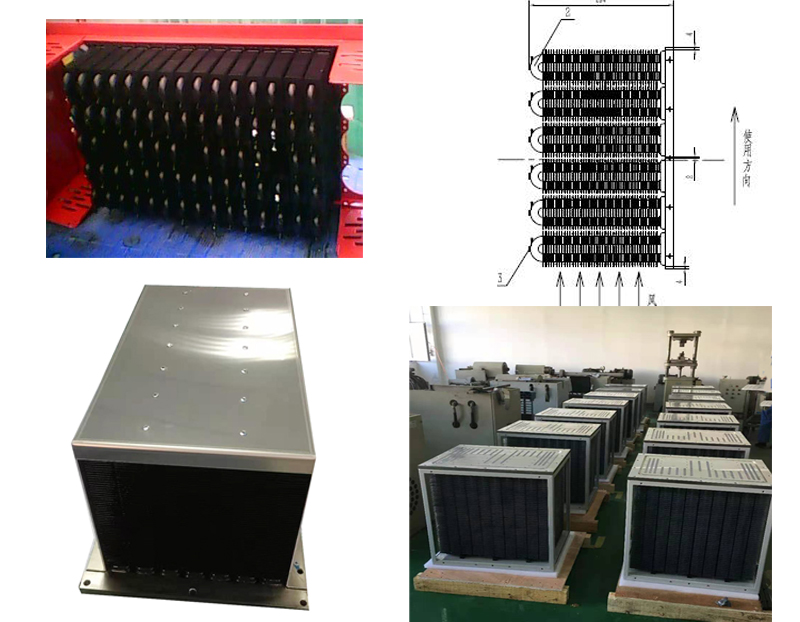

环路热管散热器

环路热管散热器是专为大功率IGBT模块研发、设计、制造的全新型热管散热器。它结构独特、体积小、重量轻、散热功率大、传热效率高、与虹吸热管散热器相比,在同等散热功率下成本低、免维护等显著特点,广泛应用于轨道交通牵引变流、军工、大功率变频、隔爆变频、SVG、SVC、光伏逆变、风电变流、发电励磁、超大功率电机整流等领域。

技术性能

1

自然对流冷却散热功率

500~3600W;

2

风机辅助冷却散热功率

3600~20000W,风速:3~8m/s;

3

适用环境温度

-40℃~60℃;

4

散热器基板温升

35℃~45℃;

5

几何尺寸

散热器纵深为177~410mm(含基板厚度),而板幅则依据热流密度分 布及用户实际状况而确定;

技术特点

1、高导热性
热管内部主要靠液态介质的汽、液相变传热,热阻小,因此具有很高的导热能力。与银、铜、铝等金属相比,单位重量的热管可多传递几个数量级的热量。
2、优良的等温性
热管腔内的蒸汽处于饱和状态,饱和蒸汽从蒸发段流向冷凝段压降很小,因此热管具有优良的等温性。
3、热流密度可变性
热管可以自身调节蒸发段或冷却段的受热面积,从而改变热流密度,可解决一些其他方法难以攻克的热传难题。
4、广泛的适用性
热管的形制可随热源和冷源的环境而设计,既可以用于重力场地面,也可用于太空空间无重力场领域。
